Trong hơn 15 năm công tác trong lĩnh vực địa kỹ thuật và trắc địa, tôi đã chứng kiến sự chuyển mình mạnh mẽ của công nghệ đo đạc. Nếu như trước đây, việc băng rừng, lội suối cùng máy toàn đạc điện tử hay hệ thống GNSS RTK là hình ảnh quen thuộc, thì ngày nay, khảo sát địa hình bằng flycam (hay UAV – Unmanned Aerial Vehicle) đã trở thành một tiêu chuẩn mới, mang lại hiệu quả vượt trội. Dưới góc độ của một kỹ sư trưởng tại Bach Viet United, tôi sẽ giúp bạn hiểu rõ bản chất, quy trình kỹ thuật và giá trị thực tiễn mà giải pháp này mang lại.

Khảo Sát Địa Hình Bằng Flycam Là Gì?

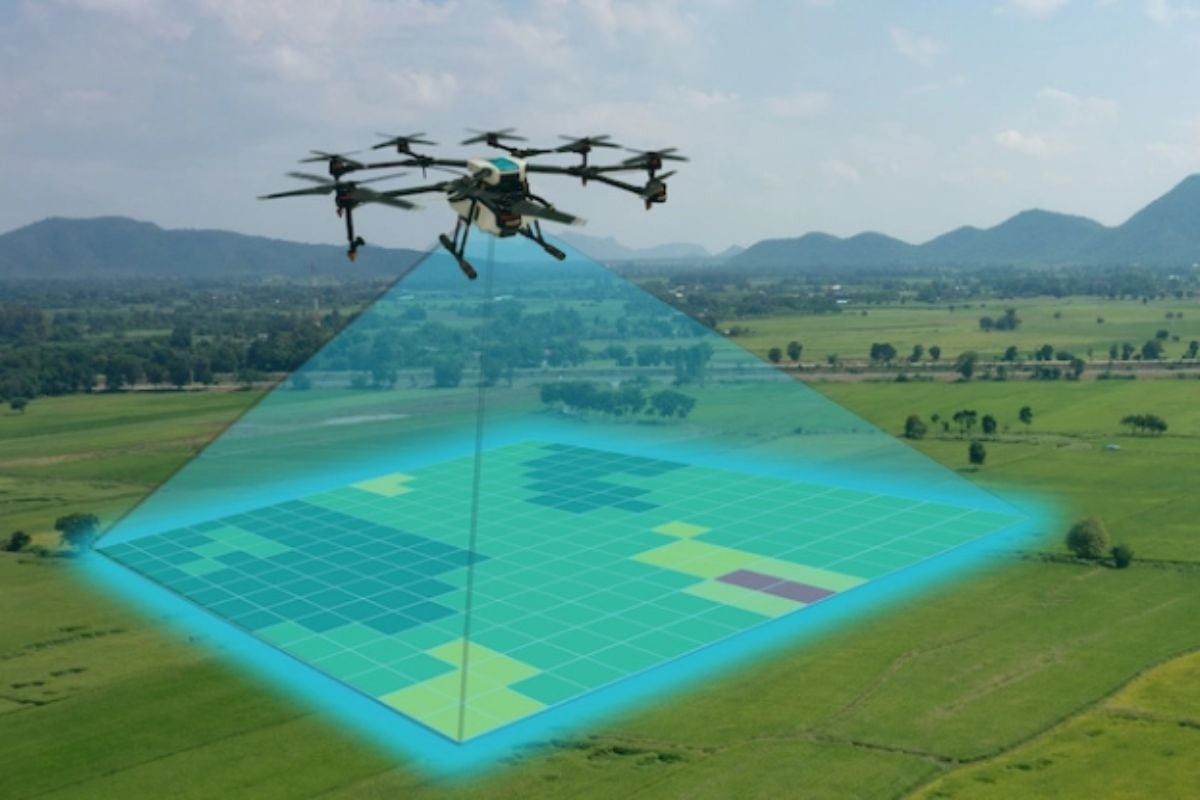

Khảo sát địa hình bằng flycam là phương pháp ứng dụng máy bay không người lái được tích hợp camera độ phân giải cao, cảm biến LiDAR, cùng hệ thống định vị vệ tinh động học thời gian thực (RTK) hoặc động học xử lý sau (PPK) để thu thập dữ liệu không gian bề mặt trái đất. Thay vì chỉ lấy các điểm rời rạc như phương pháp đo truyền thống, flycam quét qua toàn bộ khu vực, tạo ra hàng triệu điểm dữ liệu (Point Cloud) với độ chính xác tọa độ và độ cao đạt mức centimet.

Mục đích cuối cùng là tạo ra các sản phẩm trắc địa chất lượng cao như: Bản đồ trực ảnh (Orthomosaic), Mô hình bề mặt số (DSM), Mô hình địa hình số (DTM), và Bản đồ địa hình 3D phục vụ cho thiết kế, quy hoạch và thi công.

Sự Vượt Trội So Với Phương Pháp Trắc Địa Truyền Thống

Để đánh giá khách quan, chúng ta cần so sánh việc ứng dụng UAV với các thiết bị truyền thống như máy toàn đạc điện tử (Total Station) hay máy định vị vệ tinh GNSS. Dưới đây là bảng phân tích dựa trên kinh nghiệm thực địa của chúng tôi:

Quy Trình Khảo Sát Địa Hình Bằng Flycam Chuẩn Kỹ Thuật

Một dự án khảo sát thành công không chỉ dựa vào thiết bị đắt tiền mà phụ thuộc rất lớn vào quy trình thực hiện. Tại Bach Viet United, chúng tôi tuân thủ nghiêm ngặt quy trình 4 bước sau để đảm bảo dữ liệu đạt tiêu chuẩn TCVN của Bộ Tài nguyên và Môi trường.

Bước 1: Lập Kế Hoạch Bay Và Thiết Lập Điểm Khống Chế (GCP)

Dù flycam có tích hợp RTK, việc bố trí các điểm khống chế mặt đất (Ground Control Points – GCP) vẫn là bắt buộc để nắn chỉnh mô hình và kiểm tra độ chính xác (Check Points). Kỹ sư sẽ sử dụng máy GNSS RTK đo tọa độ các điểm GCP này. Đồng thời, phần mềm chuyên dụng sẽ được dùng để thiết lập tuyến bay, xác định độ cao bay, độ chồng lấp ảnh (Overlap) thường ở mức 75% – 85% để phần mềm xử lý ảnh có thể nhận diện tốt các điểm chung.

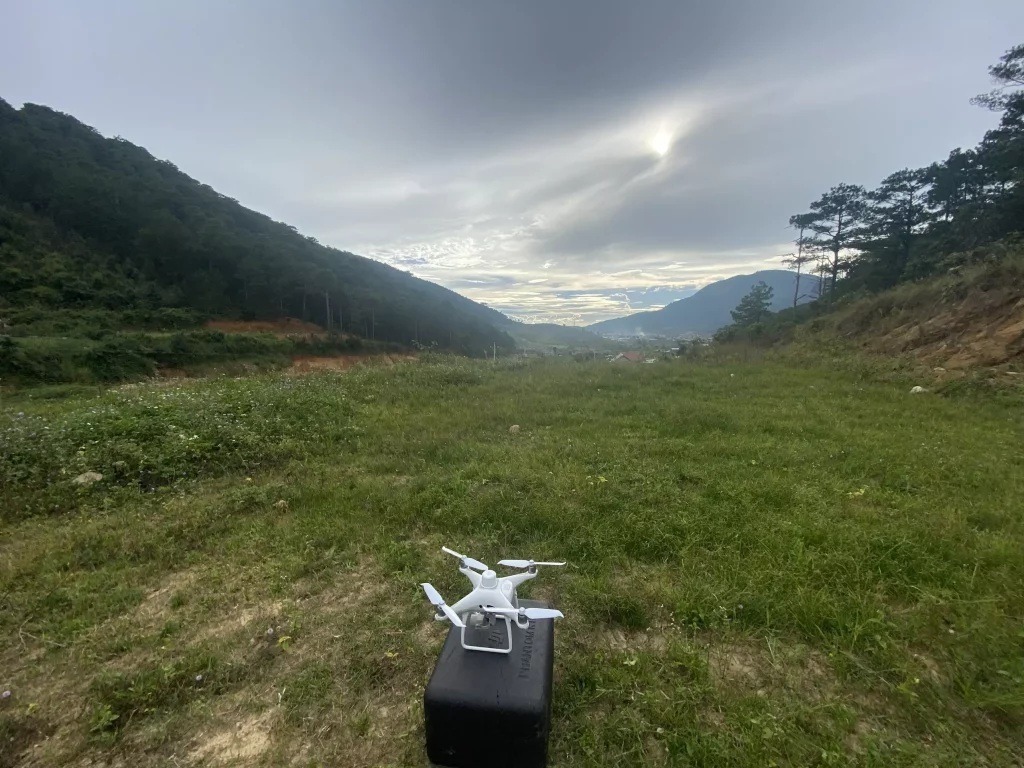

Bước 2: Tiến Hành Bay Chụp (Thu Thập Dữ Liệu)

Thiết bị UAV (ví dụ: DJI Matrice 300 RTK hoặc Phantom 4 RTK) sẽ tự động bay theo quỹ đạo đã lập trình. Trong quá trình bay, camera liên tục chụp ảnh, mỗi bức ảnh đều được gắn tọa độ (X, Y, Z) với độ chính xác cao nhờ trạm Base hoặc tín hiệu CORS truyền trực tiếp (RTK).

Bước 3: Xử Lý Dữ Liệu Bằng Phần Mềm Chuyên Dụng

Đây là công đoạn đòi hỏi cấu hình máy tính mạnh và kinh nghiệm của kỹ sư nội nghiệp. Dữ liệu ảnh và tọa độ tâm ảnh được đưa vào các phần mềm như Agisoft Metashape, Pix4D hay DJI Terra. Quá trình này bao gồm:

• Căn chỉnh ảnh (Align Photos) và tạo Đám mây điểm thưa (Sparse Point Cloud).
• Nhập tọa độ GCP để tối ưu hóa mô hình, triệt tiêu sai số.
• Xây dựng Đám mây điểm dày (Dense Point Cloud).
• Tạo Mô hình bề mặt số (DSM) và phân loại dữ liệu để lọc bỏ cây cối, nhà cửa tạo ra Mô hình địa hình số (DTM).
• Xuất bản đồ trực ảnh (Orthomosaic).

Bước 4: Số Hóa Và Xuất Bản Vẽ Địa Hình

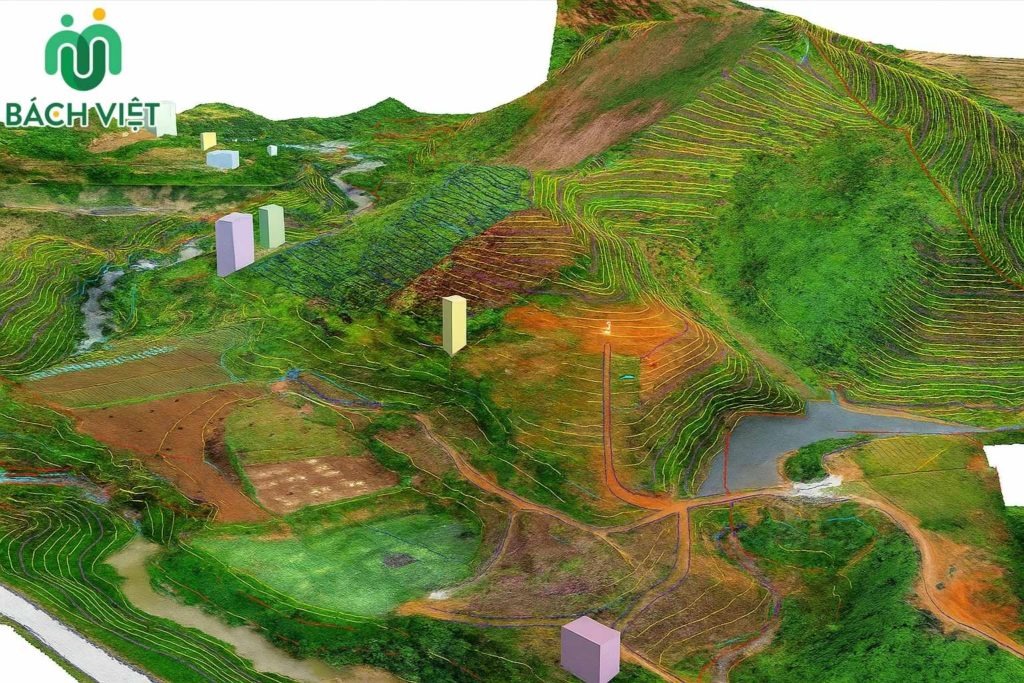

Từ dữ liệu DTM và Orthomosaic, kỹ sư trắc địa sẽ sử dụng các phần mềm như AutoCAD Civil 3D, MicroStation để vẽ các đường đồng mức, số hóa các địa vật (đường giao thông, nhà cửa, ranh giới thủy hệ) và biên tập bản đồ địa hình tỷ lệ 1/500, 1/1000, 1/2000 theo đúng quy phạm nhà nước.

Ứng Dụng Thực Tiễn Của Công Nghệ Flycam Trong Trắc Địa

Với 15 năm làm nghề, tôi đã ứng dụng công nghệ khảo sát địa hình bằng flycam vào hàng loạt các dự án đa dạng, mang lại giá trị to lớn cho chủ đầu tư:

• Quy hoạch đô thị và bất động sản: Cung cấp cái nhìn tổng quan 3D chân thực, giúp các nhà quy hoạch dễ dàng phân tích không gian và thiết kế cảnh quan.
• Khảo sát giao thông, thủy lợi: Lập bản đồ tuyến đường dài hàng chục kilomet qua đồi núi hiểm trở chỉ trong vài ngày, thay vì hàng tháng trời như trước đây.
• Tính toán khối lượng đào đắp: Nhờ mô hình bề mặt 3D chi tiết, việc tính toán khối lượng san lấp mặt bằng mỏ đá, công trường thi công đạt độ chính xác gần như tuyệt đối, hạn chế tối đa tranh chấp giữa các bên.
• Tích hợp với khảo sát địa chất: Kết hợp dữ liệu bề mặt từ UAV và dữ liệu khoan địa chất dưới lòng đất để tạo ra mô hình thông tin công trình (BIM) toàn diện.

Tiêu Chuẩn Pháp Lý Và Những Lưu Ý Tại Việt Nam

Khi ứng dụng flycam trong đo đạc tại Việt Nam, các đơn vị cần đặc biệt lưu ý đến tính pháp lý. Mọi hoạt động bay UAV đều phải tuân thủ Nghị định 36/2008/NĐ-CP (và các văn bản sửa đổi). Cụ thể:

• Phải xin giấy phép bay do Cục Tác chiến – Bộ Tổng tham mưu cấp cho từng dự án cụ thể.
• Không bay vào các khu vực cấm bay, khu vực quân sự hoặc an ninh quốc gia.
• Sản phẩm bản đồ đầu ra phải tuân thủ các Tiêu chuẩn Quốc gia (TCVN) về sai số khép góc, sai số vị trí điểm và độ cao.

Tại Sao Nên Chọn Dịch Vụ Của Bach Viet United?

Việc đầu tư thiết bị flycam hiện nay không khó, nhưng để làm chủ công nghệ, xử lý dữ liệu đạt chuẩn kỹ thuật và đáp ứng yêu cầu pháp lý khắt khe lại là câu chuyện của kinh nghiệm và chuyên môn. Tại Bach Viet United, chúng tôi tự hào mang đến dịch vụ trắc đạc công trình và khảo sát địa hình hàng đầu với những cam kết:

• Đội ngũ chuyên gia: Hơn 15 năm kinh nghiệm thực chiến trong lĩnh vực địa kỹ thuật và trắc địa.
• Thiết bị tối tân: Sở hữu các dòng máy bay không người lái công nghiệp hiện đại nhất tích hợp LiDAR và RTK, cùng hệ thống máy trạm xử lý dữ liệu siêu tốc.
• Pháp lý minh bạch: Hỗ trợ hoàn thiện 100% thủ tục xin phép bay theo quy định của pháp luật.
• Chất lượng dữ liệu: Độ chính xác cao, báo cáo kỹ thuật rõ ràng, tương thích hoàn toàn với các phần mềm thiết kế hiện hành.

Công nghệ thay đổi từng ngày, và việc áp dụng khảo sát địa hình bằng flycam không chỉ là xu hướng mà là giải pháp bắt buộc để tối ưu hóa dự án của bạn. Nếu bạn đang tìm kiếm một đối tác tin cậy để thực hiện công tác đo đạc, lập bản đồ, hãy liên hệ ngay với Bach Viet United để được tư vấn giải pháp tối ưu nhất.
